VRF-система кондиционирования позволяет в режиме самодиагностики находить множество ошибок, возникающих из-за неисправного оборудования, ошибок проектирования, неправильного выполнения монтажа или пусконаладочных работ. Однако данная статья посвящена в основном другому случаю — дело в том, что VRF-система является сложным многоэлементным устройством. Поэтому часто возникают неисправности, не диагностируемые системой.

Как же решить задачу, обозначенную во вступлении к статье? Разделим всю гирлянду на две группы, равные по числу ламп, и с помощью того же прибора, которым производилось 29 измерений, померяем уже не отдельную лампочку, а сопротивление целой группы ламп. Определить группу с перегоревшей лампой таким путём не составит особого труда. Второй шаг. Используя тот же самый алгоритм, делим группу с неисправной лампочкой ещё раз на две части и опять измеряем сопротивление двух новых групп и т.д. до нахождения перегоревшей лампы (шаги 3, 4 и 5). Несложно подсчитать, что, где бы ни находилась перегоревшая лампа, мы найдём её в нашей гирлянде максимум за пять измерений, в гирлянде из 16 ламп — за четыре измерения. Вот это и называется торжеством разума или использованием системного подхода.

Поиск неисправностей на VRF-системах кондиционирования воздуха во многом автоматизирован и не вызывает трудностей у монтажных и сервисных организаций. Фактически при запуске система сама себя тестирует и выводит данные или о нормальной работе, или о наличии каких-либо проблем. Где же выводится информация об ошибках в работе VRFсистемы?

Во-первых, эту функцию выполняет плата управления наружного блока (рис. 1). На данной плате присутствует дисплей, с помощью которого система: сигнализирует о том, нормальна её работа или нет; показывает, какие именно сбои произошли в системе; отображает текущие параметры работы кондиционера.

Во-вторых, есть индивидуальные проводные пульты управления. Информация об ошибках выводится в виде надписи Е:ЕЕ. Например, Е01 — неправильное присоединение пульта управления. В-третьих, на самих внутренних блоках находятся световые индикаторы, отвечающие за отображение работы внутреннего блока. Если световой индикатор работы внутреннего блока мигает, это говорит об ошибке в VRF-системе (а также о режимах размораживания, возврата масла, пробного пуска и сбоя питания).

VRF-система кондиционирования позволяет в режиме самодиагностики находить множество ошибок, возникающих из-за: неисправного оборудования, ошибок проектирования, неправильного монтажа или пусконаладочных работ. Всего система диагностирует более 50 различных неисправностей и отображает их коды на внутренних и наружных блоках, а также пультах индивидуального и центрального управления. По конкретному коду сервисный специалист легко найдёт неисправность и способ её устранения.

Однако эта статья, как уже отмечалось, посвящена в основном другому случаю — дело в том, что VRF-система является сложным многоэлементным устройством. Поэтому часто возникают неисправности, не диагностируемые системой. Либо определённый код ошибки может быть вызван различными неисправностями. И тогда эффективность их поиска целиком зависит от уровня знаний и умений сервисного инженера (причём время на этот поиск всегда ограничено).

Во-первых, необходимо понимать, из каких элементов (или точнее — подсистем) состоит наш кондиционер.

VRF-кондиционеры конструктивно состоят из следующих элементов: внутренних блоков; наружных блоков; пультов индивидуального управления; пультов центрального управления; фреоновых трубопроводов; дренажных трубопроводов; управляющего кабеля; питающего кабеля наружных блоков; питающего кабеля внутренних блоков.

С другой стороны, функционально VRF-системы кондиционирования включают в себя следующие системы:

? фреонового контура (теплообменники, компрессора, клапаны регулирования, трубопроводы и т.д.);
? питания и управления (платы управления, платы связи, автоматические выключатели, кабель связи, кабель питания и т.д.);
? воздушного охлаждения (вентиляторы, воздуховоды, воздухораспределители);
? водоотведения (дренажные насосы и дренажные трубопроводы).

Наша система кондиционирования взаимодействует с внешними системами со своими характеристиками, которые также влияют на её работу (рис. 2).

К таким системам относятся: система электропитания (напряжение, частота, фазность и т.д.); наружный воздух (температура, влагосодержание, скорость ветра и т.д.); внутренний воздух (температура, влажность и т.д.). Этапы поиска неисправности VRF-кондиционеров на основе системного подхода должны быть следующие. Этап 1: выявление признаков неисправности. Этап 2: углублённый анализ признаков неисправности. Этап 3: составление перечня возможных неисправных функций. Этап 4: локализация неисправной функции. Этап 5: локализация неисправности в системе. Этап 6: анализ отказов.

Теперь подробно рассмотрим каждый из них.

Этап 1. Выявление признаков неисправности
Первый этап предлагаемого логического подхода к анализу неисправностей заключается в выявлении признаков неисправности. Прежде чем принять решение о необходимости ремонта устройства, следует проверить, как оно функционирует — правильно или неправильно. Все системы кондиционирования предназначены для выполнения конкретной задачи — поддержания требуемой температуры внутреннего воздуха в обслуживаемых помещениях. И если эта температура не поддерживается — это уже повод задуматься о правильности функционирования VRF-системы.

Принципиально проявление неисправности возможно по двум сценариям:

2. Ухудшение функционирования. Если кондиционер работает, но результат функционирования не соответствует его техническим характеристикам, то имеет место ухудшение функционирования. Быстрое устранение ухудшения функционирования очень важно, так как малая проблема впоследствии может привести к более серьёзной неисправности и полному отказу устройства.

Огромная помощь в анализе работы системы оказывается самой системой. Тестирование и выявление не соответствующих норме параметров обозначается с помощью кодов ошибок, которые приведены в списке отображения результатов диагностики (табл. 1).

Например, снижение производительности дальних по фреонопроводу внутренних блоков возможно: а) из-за местного сопротивления (залом, засорение, некачественная пайка) дальнего участка трубопровода; б) из-за снижения производительности наружного блока VRF.

Включение только дальнего внутреннего блока на системе покажет более детальное проявление неисправности — во всех режимах либо только в режиме максимальной производительности системы. Если один включённый блок заработает как нужно — засора нет и проблема, скорее всего, в общем нехватке расхода фреона.

Для более глубокого анализа признаков неисправности VRF-систем предназначены специальные сервисные программы, с помощью которых сервисный инженер может быстро определить множество параметров работы системы. Программа выводит практически все параметры работы в удобном виде: в режиме реального времени показания всех температурных датчиков внутренних и наружных блоков, высокое и низкое давление в системе, величины открытия регулирующих клапанов, количество и производительность работающих компрессоров наружных блоков, сохранение истории ошибок с момента запуска системы (рис. 3).

Этап 3. Составление перечня возможных неисправных функций

Чтобы ответить на этот вопрос, от специалиста по сервису систем кондиционирования требуется знание элементов системы кондиционирования и их функций. На основе этого знания требуется определить возможные нарушения функций элементов системы. Причём важно понимать, что система кондиционирования воздуха состоит из многих сотен и даже тысяч деталей, и найти неисправность путём методичной проверки функционирования каждой из них очень долго, да и практически невозможно. Поэтому нужно уметь делить систему на группы элементов, которые в дальнейшем подвергнутся более детальному анализу в случае неисправности данной группы.

Например, снижение производительности всей VRFсистемы по холоду может быть вызвано многими причинами: засор, залом (рис. 4), утечка фреона, загрязнение теплообменников, неправильная адресация системы и т.д., и мы не знаем, что же именно привело к этой проблеме. Однако мы можем разделить все возможные неисправности на две группы: проблемы с фреоновым контуром и проблемы с системой управления. И в дальнейшем приступить к определению конкретной проблемной функции.

Этап 4. Локализация неисправной функции

Когда мы определили возможные неисправные функции или группы, нам необходимо дифференцировать неисправность и понять, в какой именно группе функций она находится. На данном этапе мы приступаем к физическим измерениям параметров работы системы с помощью стандартных контрольно-измерительных приборов и интерпретации полученной с помощью них информации.

Важно руководствоваться следующими принципами:

2. Выбор контрольных проверок производить по принципу максимальной полезности и минимальных затрат труда. Необходимо делать в первую очередь те измерения, которые, с одной стороны, дадут максимум информации и сузят круг поиска, а с другой стороны — требуют минимальных затрат времени для проверки. Например, мы определили, что происходит снижение производительности всей системы кондиционирования по холоду. Возможными причинами проблемы могут быть неправильная пайка газовых тройников или неверное количество фреона в системе (рис. 5 и 6). Чтобы понять первое, нужно разобрать систему и визуально оценить, нет ли заниженного сечения. Вторая причина может быть обнаружена путём проверки давления в жидкостном и газовом трубопроводах на наружном блоке. Понятно, что проще и быстрее проверить давление.

Этап 5. Локализация неисправности в системе

На данном этапе мы должны найти конкретный элемент схемы, который вышел из строя. До этого мы определили, какая именно функция и какая группа элементов не работает, и теперь необходимо более детально определить источник неисправности. Существуют следующие методы проверки элементов:

1. Проверка параметров работы. Мы знаем, что любой конкретный элемент должен выполнять определённые функции, и знаем особенности и параметры его функционирования. Необходимо произвести измерения этих параметров для проверки соответствия. Например, система работает на холод, но не переключается на тепло. Возможная причина этого — неисправность четырёхходового клапана. Для проверки его работы мы замеряем электрические параметры на электродвигателе клапана и по результатам делаем вывод о неисправности клапана либо системы управления.

2. Замена элементов на заведомо исправные. Один из многочисленных плюсов систем VRF — модульность конструкции, благодаря которой на одном объекте устанавливается несколько абсолютно идентичных элементов системы: наружные и внутренние блоки, пульты управления. Поэтому если все системы нормально работают, а одна даёт сбои, то легко найти неисправный элемент, временно меняя его на исправный с другого блока. Например, внутренний блок выдаёт ошибку связи Е5, которая может быть вызвана обрывом (плохим соединением) кабеля связи, неисправной платой управления наружного блока, неисправным блоком питания наружного блока. Можно исключить неисправность платы наружного блока, поменяв её с заведомо исправным блоком. Если ошибка осталась — необходимо проверять остальные элементы. (Конечно, меняя детали на заведомо исправные, иногда можно получить выход из строя исправных).

Этап 6. Анализ отказов

На первом и втором этапе мы нашли и проанализировали признаки неисправности, на третьем и четвёртом — обнаружили возможные неисправные функции, пятым этапом мы определили неисправный элемент. Казалось бы — всё, но есть очень важный последний этап — анализ отказов элементов. Если мы поменяем отказавший элемент без поиска причин его отказа, вполне может быть ситуация, когда он скоро выйдет из строя вновь. То есть нам важно ещё найти причину отказа, которая может быть вызвана ошибочным проектированием системы, неправильным монтажом, ненадлежащей эксплуатацией или изначально дефектным элементом системы. По статистике, 90 % всех выходов из строя кондиционерного оборудования происходит из-за некачественного монтажа. Поэтому в первую очередь необходимо проверить факторы ошибки монтажа, которые могли привести к выходу элемента системы из строя. Например, выход из строя компрессора мог стать следствием короткого замыкания обмоток. Причиной этого может быть перегрев компрессора, который легко диагностировать по следам перегрева на войлочной изоляции. Перегрев компрессора, в свою очередь, возникает из-за малого расхода фреона при недостаточной заправке системы или залома трубопровода, или засорения фильтров и т.д.

Некоторые ошибки монтажа
Рассмотрим разнообразные интересные и необычные случаи из авторской практики монтажа.

1. Неправильное подключение фаз
При запуске системы VRF-система проработала два часа без ошибок. После чего на следующий день выдала ошибку перефазировки. После выключения и включения автомата питания система заработала без ошибок, однако снова через два дня остановилась по причине возникновения той же ошибки.

3. Охлаждение платы инвертора
Система с наружным блоком отработала всё лето, однако через два-три месяца эксплуатации производительность сильно снизилась. Индекс производительности — 120 %. Включены все внутренние блоки на охлаждение, уставка +18 °C, в помещении +30 °C. После 30 минут работы наблюдается снижение частоты вращения компрессора до 20 Гц, увеличение давления кипения и… никаких аварий.

Количество фреона, чистота теплообменников, напряжение, токи компрессора, температура нагнетания компрессора, датчик низкого давления, степень открытия EEV всех внутренних блоков и сенсоры температур — всё в норме.

Выводы

Автор статьи ставил перед собой цель показать алгоритм нахождения неисправности в сложных и многокомпонентных системах, к которым, без сомнения, относятся и системы кондиционирования класса VRF. Надеемся, что это удалось ему в полной мере, и коллеги-монтажники и сервисные специалисты используют приведённые практические выкладки в своей повседневной работе.

Не так давно я рассказал, как появились кондиционеры в автомобиле. Далеко не сразу инженеры смогли скомпоновать все компоненты системы таким образом, чтобы система была компактной, производительной и удобной в работе. Но схема, придуманная добрых 70 лет назад, пока держится. И неплохо справляется работой – если, конечно, она работает. В стационарных устройствах, вроде бытовых холодильников, и тем более промышленных, особенных проблем с ресурсом нет, система работает десятки лет без перерыва в импульсном режиме. Но в машине почему-то уже после трех-четырех лет службы начинаются сложности, падает производительность, и, как показывает практика, ремонт оказывается дорогим. Почему так происходит, и как снизить издержки?

Как это работает?

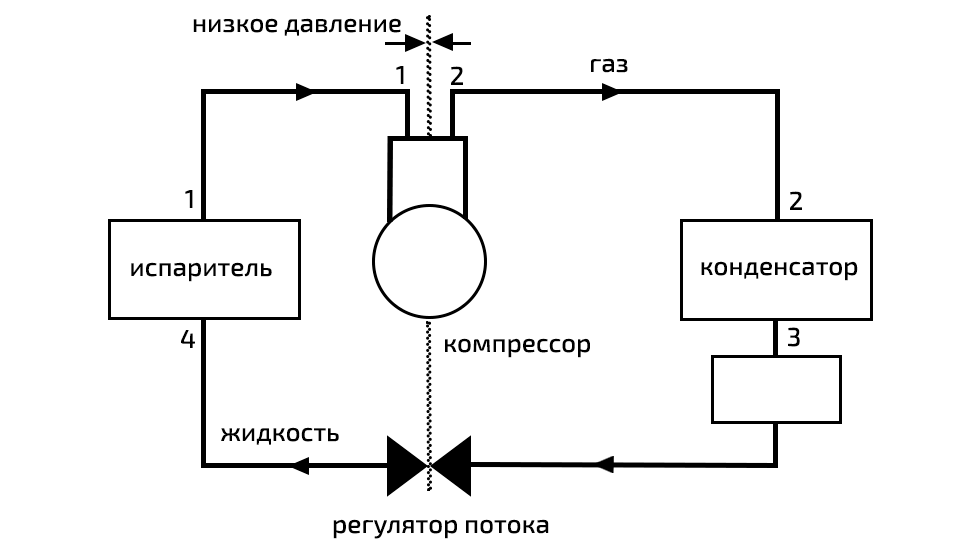

Схема работы любого кондиционера очень проста, посмотрите на картинку:

C хема может немного различаться в зависимости от того, применяется ли терморегулирующий вентиль (ТРВ) или же просто дросселирующая вставка, но отличия минимальны.

Компрессор с электромагнитной муфтой на большинстве автомобилей приводится от двигателя ремнем. На гибридах и электромобилях он может иметь привод от электродвигателя. Конструкция этого узла может быть достаточно разнообразной. Задача компрессора – сжимать газ, при этом он разогревается.

Ещё в схеме встречается фильтр-осушитель, в нем находится некоторое количество влагопоглощающего состава – например, цеолит ХН-9. Эта деталь является расходным материалом, ее требуется менять по регламенту раз в 5-6 лет. В фильтре задерживается влага, которая способствует коррозии, а заодно и механические загрязнения.

– это небольшой радиатор, в котором фреон испаряется и отбирает тепло у воздуха. Располагается он непосредственно в корпусе системы климат-контроля автомобиля.

В системах с терморегулирующим клапаном (ТРВ) последний часто выполнен отдельным элементом, но может быть конструктивно неотделим от испарителя. В корпусе ТРВ жидкий фреон проходит через миниатюрное отверстие. Проходное сечение и давление в контуре регулируются иглой. В действие она приводится от небольшого термостата, в котором в качестве рабочего тела обычно используется газ R 12, хотя привод может быть и электрическим, и механическим. Клапан регулирует поток жидкости и, следовательно, хладопроизводительность системы.

Можно поступить проще – поставить дросселирующую вставку. Это просто клапан с отверстием постоянного диаметра. Но тогда для нормальной работы системы придется циклически включать и выключать компрессор и использовать аккумулятор жидкости после испарителя. Но КПД такой системы будет немного выше, примерно на 10%. И потому именно ее используют в бытовой технике и в гибридах. В автомобилях она тоже встречается все чаще.

– это узел, который доиспаряет хладагент и препятствует попаданию в компрессор фреона в жидкой фазе. А датчик в нем регулирует хладопроизводительность системы. В него также встроены осушитель и фильтр, так что в системе с аккумулятором отдельный фильтр-осушитель обычно не используется.

Остальные компоненты системы – это трубки. Их количество обычно колеблется между шестью и дюжиной. Также в систему входят один-два датчика для определения давления у систем с ТРВ и как минимум два для систем с аккумулятором и дросселирующей вставкой.

Управляющая электроника обязательно нужна в системах с дросселирующей вставкой для эффективной работы, но фактически применяется даже на системах с ТРВ для предохранительных функций и более удобного управления системой.

Поломка первая: утечка

В большинстве случаев поломка кондиционера ассоциируется с утечкой фреона. На практике потеря рабочей жидкости – действительно самая частая неисправность системы. Причин может быть много: механические повреждения трубок, конденсатора, корпуса фильтра-осушителя или просто нарушение соединений. Даже совершенно исправная система не рассчитана на эксплуатацию без дозаправки газом более 5-7 лет. При таком количестве быстроразъемных соединений это попросту неизбежное зло.

Запаять все трубки наглухо мешают особенности конструкций автомобилей. Так, на многих моделях снятие пакета радиаторов – обязательная процедура при регламентных работах по замене ремня или цепей ГРМ, доступе к турбинам, помпам и другому навесному оборудованию спереди.

Диагностируются утечки достаточно хорошо. Если проблема не выявлена при визуальном осмотре, то вакуум-тест покажет наличие течи, и зачастую место утечки можно будет определить на слух. Если же нет, то заправка системы хладагентом с краской или УФ-компонентом поможет выявить проблему.

Перегрев и аварийный сброс

В системе есть множество предохранительных систем. Например, датчики давления отключат компрессор при превышении рабочей температуры, а если давление все равно растет, аварийный клапан сброса в компрессоре или фильтре выбросит фреон при аварийном превышении. И это правильно: соединения всех трубопроводов рассчитаны на работу до определенного давления и дальше просто начинают пропускать газ наружу.

Причина повышения давления в контуре до аварийного обычно проста: это перегрев. Реже давление набирается компрессором до аварийного предела. Виноваты в этом могут быть как остановки вентилятора радиаторов, так и повышенная теплопередача от вентилятора системы охлаждения, неправильно выбранный газ или его объем, поломка ТРВ или дросселирующей вставки или забитый осушитель или аккумулятор. Ну и наконец, возможен перегрев самого компрессора.

Таким образом, отсутствие газа в системе может говорить не только о механическом повреждении контура, но и о проблемах в его работе, в результате которых произошел перегрев и аварийный сброс давления. И потому при каждой заправке кондиционера обязательно контролируйте чистоту всего пакета радиаторов, работоспособность всех вентиляторов во всех режимах, особенно на максимальной производительности, а также работу датчиков давления системы.

Неисправность компрессора

Даже при наличии газа в системе кондиционер может не охлаждать воздух и не развивать нужного давления. Причин не так уж много. Наиболее частая проблема – это разрушение самого компрессора.

На большинстве машин он поршневой аксиальный, но встречаются и рядные, и роторно-поршневые конструкции. В любом случае, в механической его части встречаются такие проблемы как задиры, прихваты, разрушения шатунов и других механических узлов. Бывает, что заклинивают или текут клапаны, штуцеры и даже соединения корпуса.

Если компрессор разрушен, он поставляет в систему много мусора, часто это повреждает еще один узел.

Наиболее простые внешние конструкции легко меняются на месте, даже без снятия компрессора с машины. Более сложные конструкции со встроенной герметичной муфтой надежнее, но для замены неисправных элементов потребуют серьезной переборки самого компрессора.

Замена опорного подшипника муфты также зачастую потребует применения пресса, и ее не получится выполнить, не снимая сам компрессор с машины. Впрочем, иногда достаточно подрегулировать зазор или удалить грязь из муфты, и узел восстанавливает работоспособность.

К поломкам чаще всего приводит или длительный перегрев и перегрузка системы при отключенных предохранительных датчиках, или недостаток или неправильно выбранный тип смазки и попадание продуктов разрушения фильтра-осушителя в поршневую группу компрессора.

Неисправности терморегулирующего вентиля и дросселирующей вставки

Об этих деталях слишком часто забывают, но, тем не менее, это одни из самых тонких узлов всей конструкции. Их задача – создать перепад давления в системе и спровоцировать испарение хладагента.

Основная проблема в том, что это очень тонкие устройства. Отверстия очень маленькие, а у ТРВ его пропускная способность еще и регулируется иглой. Мусор забивает эти отверстия и нарушает работу системы. При вакуумировании перед заправкой система может очиститься, но вероятность этого невелика. Повышенное сопротивление ТРВ и дросселирующей вставки приводит либо к полной неработоспособности системы, либо к очень низкой ее производительности. Часто компрессор просто не может прокачать фреон, и происходит скачок давления с последующей его утечкой.

Приводить к неработоспособности системы могут и сбои в работе электронной системы регулирования.

Неисправности системы управления

Собственно, электроника и электрика машины не так уж редко являются причиной неработоспособности системы. Список возможных неисправностей довольно большой, но все сводится к нескольким критичным: неисправность системы подачи питания на муфту кондиционера, неисправность системы регулирования работы электровентиляторов радиаторов и, наконец, некорректная работа системы датчиков-предохранителей.

Как определить самостоятельно, что не работает

Второй на очереди стоит электрика. Проверьте провода на датчики давления, они расположены на радиаторе кондиционера, а в случае системы с аккумулятором – еще и на нем. Они должны быть целы. Проверьте предохранители муфты кондиционера и системы климат-контроля и вентиляторов радиатора. Визуально попробуйте оценить работоспособность муфты, если есть возможность. Проверьте наличие ремня на шкиве кондиционера.

Можно для гарантии потрогать трубки рукой. Магистраль низкого давления к компрессору должна быть холодной. Если она ледяная, а в салоне жарко, то что-то не так с системой смешения потоков воздуха, или испаритель просто забит грязью снаружи. Трубка высокого давления на радиатор кондиционера должна быть горячей. Это означает, что компрессор работает, хотя бы частично.

Собственно, дальше без манометра и специальной заправочной станции сделать что-то не получится. Если компрессор слабо качает, фреона немного, но есть, или если система регулирования работает некорректно, то придется диагностировать систему у специалиста. И помните: не бывает неремонтируемых узлов, трубки сваривают даже алюминиевые, радиаторы чинят и меняют, компрессоры стоят не миллионы.

Система кондиционирования стала неотъемлемой частью любого современного автомобиля. Она позволяет поддерживать оптимальный режим температуры в салоне авто независимо от внешних колебаний температуры. Бесперебойная работа представленной системы во многом зависит от поддержания установленных параметров при различных эксплуатационных режимах. Один из таких параметров – давление хладагента. В том случае, если представленная величина не соответствует заявленному значению, система перестаёт функционировать в штатном режиме.

Чтобы не допустить или хотя бы снизить риск возникновения аварийных ситуаций, необходимо производить регулярное обслуживание, включающее ряд профилактических мероприятий.

Нередко случается так, что водитель, в силу своей неосведомленности не в состоянии произвести подобного рода действия. Для этого необходимо овладеть хотя бы минимальным набором навыков и умений, а также уяснить принцип работы системы в целом.

Основы работы кондиционера в машине

Для того, чтобы приступать к активным действиям по диагностики или устранению возникшей неисправности кондиционера, важно понимать базовые основы работы данной системы.

Ссылаясь на различные компетентные источники, можно сказать, что представленные системы устанавливались на автомобили еще в начале прошлого века. Конечно же, со временем технический прогресс позволил существенно усовершенствовать такие климатические установки. Наукоёмкие технологии помогли сделать системы более компактными и энергоёмкими, но в основу их работы заложены практически одни и те же принципы.

Представленная климатическая система полностью герметична. Она состоит их двух контуров, в которых можно наблюдать переход рабочего вещества – фреона – из одного химического состояния в другое. В одном из контуров имеется область низкого давления, в другом высокого.

При включении системы кондиционирования срабатывает электромагнитная муфта привода компрессора. Крутящий момент от ДВС передаётся на компрессор. Он, в свою очередь, начинает засасывать фреон из области низкого давления и нагнетает его в магистраль высокого давления. С увеличением давления, газообразный хладагент начинает заметно нагреваться. Двигаясь дальше по магистрали, нагретый газ попадает в так называемый конденсор. Этот узел имеет много общего с радиатором системы охлаждения.

Двигаясь по трубкам конденсора, хладагент начинает выделять больше тепла в окружающую среду. Этому в существенной степени способствует вентилятор конденсора, который обеспечивает его обдув в зависимости от различных режимов работы. Потоки, проходящего через радиатор, воздуха забирают часть тепла нагретого хладагента. В среднем, температура фреона на выходной магистрали этого узла уменьшается на треть от своего начального значения.

Следующий пункт назначения фреона – фильтр осушитель. Название этого нехитрого устройства говорит само за себя. Попросту говоря, он задерживает различные инородные частицы, препятствуя засорению узлов системы. Некоторые модели осушителей оснащаются специальными смотровыми окошками. С их помощью можно легко контролировать уровень хладагента.

После этого отфильтрованный хладагент поступает в расширительный клапан. Этот клапанный механизм более известен как ТРВ или терморегулирующий вентиль. Он представляет собой дозирующее устройство, которое, в зависимости от определённых факторов, уменьшает или увеличивает проходное сечение магистрали на пути к испарителю. Об этих факторах будет уместно упомянуть чуть позже.

После ТРВ хладагент направляется прямиком в испаритель. В силу своего функционального назначения, его нередко сравнивают с теплообменником. Охлажденный хладагент начинает циркулировать по трубкам испарителя. На этой фазе, фреон начинает переходить в газообразное состояние. Находясь в зоне низкого давления, температура фреона падает.

Ввиду своих химических свойств, в таком состоянии фреон начинает кипеть. Это приводит к конденсации фреоновых паров в теплообменнике. Воздух, проходящий через испаритель охлаждается и подается в салон авто с помощью вентилятора испарителя.

Вернёмся к ТРВ. Дело в том, что непременным условием бесперебойной работы системы кондиционирования является непрерывное поддержание процесса кипения рабочей жидкости в теплообменнике. По мере необходимости, клапанный механизм ТРВ открывается, тем самым пополняя рабочую жидкость в испарителе.

При этом ТРВ, в силу своих конструктивных особенностей, способствует резкому уменьшению давления хладагента на выходе, что влечёт за собой понижение его температуры. Благодаря этому фреон быстрее достигает точки кипения. Именно эти функции и обеспечивает представленное устройство.

Стоит также упомянуть о наличии как минимум двух датчиках системы кондиционирования. Один расположен в контуре высокого давления, другой же врезан в контур низкого давления. Оба они играют немаловажную роль в работе представленной системы. Посылая сигналы в регистрирующее устройство блока управления двигателем, производится своевременное отключение/включение привода компрессора и вентилятора охлаждения конденсора.

Как самому проверить уровень давления

Всё что для этого потребуется – парочка манометров с подходящими разъемами. Для упрощения процедуры можно воспользоваться специальным манометрическим блоком, который можно приобрести во многих автомагазинах.

При проведении процедуры замера давления системы кондиционирования важно придерживаться некоторой последовательности действий:

снять заглушку с магистрали системы;
привернуть манометрическую станцию, избегая попадания частиц пыли и сора внутрь системы;
запустить двигатель, и проверить рабочие показатели.

В зависимости от температуры окружающей среды и маркировки хладагента, рабочее давление для каждого из контуров будет варьироваться.

К примеру, для фреона R134a, при температуре от +18 до +22 градусов оптимальное значение давления составляет:

в контуре низкого давления — от 1,8 до 2,8 кг/см 2 ;
в контуре высокого давления — от 9,5 до 11 кг/см 2 .

Для более детального анализа представленных показателей можно воспользоваться сводными таблицами, доступными в сети.

Сравнивая полученные данные с установленными величинами, можно убедиться в недостаточном или избыточном давлении в системе кондиционирования.

По результатам проведённой проверки можно сделать определенные выводы об исправности того или иного узла системы. Стоит отметить, что выявленные параметры никаким образом не укажут на недостаточное кол-во хладагента в системе. Для этого нужно производить замер температуры рабочей жидкости.

Видео проверки

Предлагаем вашему вниманию видео материал, посвященный диагностики неисправностей кондиционера на основе показаний манометрического блока.

Давление в различных контурах системы зависит от целого ряда факторов. Как отмечалось ранее, в значительной степени на этот показатель влияет температура воздуха и тип рабочей жидкости.

Так или иначе, в большинстве своём современные системы кондиционирования, как правило, заправляются универсальными видами хладагентов, которые имеют схожие рабочие параметры. Наиболее распространённым из них является так называемый 134 фреон.

Так, при теплой погоде этот вид хладагента должен находиться в системе кондиционирования под давлением равным:

12 – 15 кг/см 2 в контуре высоко давления;
1,5 – 5 кг/см 2 в контуре низкого давления.

Необходимо помнить, что это одна из ключевых эксплуатационных характеристик климатических систем автомобиля. Она позволяет судить об исправности её рабочих узлов и элементов.

Процедура по замеру давления кондиционера зачастую приводит к потере хладагента. В связи с этим возникает необходимость пополнить систему до требуемого значения.

Для проведения дозаправки системы следует иметь при себе некоторое оборудование. В список снаряжения входит:

манометрический блок;
пара шлангов для кондиционера;
резервуар с рабочей жидкостью;
переходные фитинги с запорной арматурой.

приверните фитинг с краном к резервуару с фреоном;
соедините фитинг со шлангом;
другой конец шланга соедините с манометрической станцией;
оставшийся шланг с фитингом смонтируйте на другом выводе манометрического блока;
приступайте непосредственно к дозаправке системы, открыв кран.

Чтобы уточнить заправочную ёмкость системы кондиционирования конкретного автомобиля, достаточно взглянуть на информационную табличку под капотом вашего авто. Изучив её, вы узнаете тип/марку рабочей жидкости и объём системы.

Причины низкого давления + видео по ремонту поврежденных патрубков системы

Одна из распространенных проблем, с которой сталкиваются владельцы авто с кондиционером – снижение давления в системе. Причины, повлекшие за собой подобного рода ситуацию, могут быть самые разные.

Рассмотрим основные из них:

неисправность электромагнитной муфты компрессора;
перегорание предохранителя муфты привода или вентилятора кондиционера;
неисправность датчика давления рабочей жидкости;
неполадки в работе ТРВ;
снижение производительности компрессора;
недостаточное кол-во хладагента в системе;
разгерметизация системы.

Последний пункт указывает на то, что в каком-то из соединений имеется утечка фреона. Зачастую подобного рода причины связаны с износом патрубков системы кондиционирования. Учитывая тот факт, что новые оригинальные комплектующие обойдутся владельцу в достаточно круглую сумму, можно воспользоваться одним из способов по восстановлению шлангов и патрубков кондиционера в гаражных условиях.

Более подробную информацию по ремонту шлангов сплит-системы автомобиля можно получить, просмотреть видео ниже.

Представленный ролик размещен известным московским сервисным центром, специализирующимся на ремонте холодильных установок и климатических систем.

1. Низкая холодопроизводительность и низкое давление всасывания:

Нехватка хладагента
Преждевременное дросселирование
Слабый испаритель
Слабый ТРВ

2. Высокое давление нагнетания:

Перезаправка
Слабый конденсатор
Наличие неконденсируемых газов
Высокая температура наружного воздуха

3. Низкая холодопроизводительность и высокое давление всасывания:

4. Низкое давление испарения (всасывания):

Недостаточная производительность испарителя (засорение, масло, вентилятор, вода, доп.теплопритоки, упало высокое давление) Недозаправка
Недостаточная производительность (настройка) регулятора потока. Забит фильтр. Не полностью открыт запорный вентиль. Преждевременное дросселирование. Потери давления на фреоновой магистрали не должно быть более 0,4 бар, что соответствует 1 С

Высокое давление испарения (всасывания) Недостаточная производительность компрессора

5. Высокое давление нагнетания:

Недостаточная производительность конденсатора (грязь, масло, вода, вентилятор) Перезаправка
Наличие неконденсируемых газов (плохое вакуумирование) Высокая температура наружного воздуха

6.Неисправности ТРВ:

Неправильно выбран ТРВ (малое проходное сечение дюзы)
Неправильная настройка (ТРВ недостаточно открыт)
Разрушен управляющий тракт ТРВ
ТРВ установлен ниже по потоку от ввода трубки внешнего уравнивания
Термобаллон заполнен не тем хладагентом, что в установке.
Заклинивание штока ТРВ
Закупорка фильтра на входе в ТРВ
Не правильно установлен термобаллон ТРВ

Загрязнены ребра испарителя
Грязный воздушный фильтр
Проскальзывает ременной привод вентилятора
Вентилятор вращается в обратную сторону
Большие потери давления в воздушном тракте испарителя
Мала скорость вращения вентилятора
Колесо вентилятора или шкив проскальзывают на оси
Установлен испаритель заниженной производительности
В испарителе много масла
Испаритель аномально заледенел
Льдом застопорен вентилятор
Плохая циркуляция воздуха (на испаритель возвращается охлажденный воздух)

8. Причины предварительного вскипания хладагента в жидкостной магистрали:

Забит фильтр-осушитель
Не полностью открыты вентили (сервисный, выходной вентиль на ресивере и др.)
Неправильно подобраны отдельные элементы жидкостной магистрали
Плохо открывается электромагнитный клапан на жидкостной магистрали
Слишком малый диаметр жидкостной магистрали
Длина фреоновой магистрали или перепад по высоте больше допустимых значений
Жидкостная магистраль проходит проходит через сильно нагретый участок
Жидкостная и газовая магистрали помещены в общую теплоизоляцию

Разрушены или потеряли герметичность клапаны
Прокладка головки блоков негерметична
Прокладка головки блоков большей толщины
Испаритель подобран неправильно (большой)
Неправильно настроен ТРВ
Компрессор частотой 60 Гц подключен к сети 50 Гц
Поплавок маслоотделителя заклинило в открытом положении
Понизились обороты привода компрессора
Высокая тепловая нагрузка
Золотник клапана обратимости цикла застрял в среднем положении

10. Компрессор не включается (нет гудения):

Нет электропитания
Уставка температуры на пульте
Предохранители
Электродвигатель компрессора
Пускатель
Цепь управления

11. Компрессор не запускается (гудит и срабатывает защита):

Низкое напряжение питания
Обрыв одной фазы (при 3-х фазной сети)
Не правильная фазировка (при 3-х фазной сети)
Пускатель
Сечение проводов питания
Пусковой (рабочий) конденсатор
Заклинил компрессор
Не уравнялись давления (забита капиллярная трубка)
Жидкий хладагент в картере

12. Особенности двигателей постоянного тока (компрессоры и вентиляторы):

Нельзя соединять или разъединять питающие провода :
при включенном питании сети;
до истечения 3-х минут после выключения питания (время разряда конденсатора);
при вращении крыльчатки вентилятора.

(При вращении ротора (крыльчатки) двигатель постоянного тока работает как генератор и создает ЭДС (напряжение)

13. Компрессор работает короткими циклами:

Срабатывает защита
Высокое давление нагнетания (забивка контура)
Низкое давление всасывания (недозаправка, недозагрузка испарителя, забивка контура)
Высокое давление всасывания (перезаправка, компрессор)
Малый дифференциал реле защиты низкого или высокого давления
Нет достаточного расхода воды во вторичном контуре (чиллер)
Снижение емкости пускового или рабочего конденсатора
Пусковое реле
Недостаточно масла в системе
Высокая температура компрессора

14. Шум компрессора:

Недостаточно или много масла в компрессоре (1 л масла на каждые 7 кг добавляемого хладагента)
Вибрации трубопровода
Ослаблены крепления
Износ деталей компрессора
В компрессор поступает жидкий хладагент

15. Обмерзает испаритель:

Низкое давление всасывания
Недозаправка
Низкая температура рециркуляционного воздуха
Не работает вентилятор испарителя
Проскальзывает ремень вентилятора испарителя
Загрязнен воздушный фильтр
Забит или неисправен ТРВ
Загрязнен испаритель
Местное сопротивление во фреоновом контуре

16. Всасывающая магистраль запотевает или обледенена. Инеем покрыт корпус ТРВ:

Не отрегулирован или заклинил ТРВ
Не работает вентилятор испарителя
ТРВ забит маслом или влагой (льдом)
Недостаточный перегрев (влажный ход)

17. Нет уровня масла в смотровом стекле компрессора:

Унос масла в систему – (ошибки монтажа)
Забит масленый насос – (ошибки монтажа)
Закупорен фильтр на входе в масляный насос

18. Пузырьки газовой фракции в смотровом стекле конденсатора:

Читайте также:
