Чем закрепить вентилятор на кулере

Обновлено: 04.05.2024

Достаточно долгое время широко распространённый и заслуженный кулер, Volcano 6 CU, охлаждавший Athlon 1.3 GHz в штатном режиме работы, вполне удовлетворял моим представлениям о сбалансированном соотношении производительности и шумности.
Однако спустя год после установки кулера, его вентилятор постоянно работавший на 4500 об./мин. стал донимать меня чрезвычайно неприятным, и хорошо различимым на любых режимах работы гулом. Чистка и смазка подшипников вентилятора избавила меня от неприятного свиста на некоторое время. Однако, основной шум издавал воздушный поток, сталкивающийся с ребрами радиатора. Особенно шуму потворствовало то, что вентилятор крепился на радиатор сверху без всякого зазора. Диаметр канала штатного вентилятора составляет 56 мм., диаметр ротора 36 мм. В результате по центру радиатора, прямо напротив медного пятака образовалась мёртвая зона, и КПД кулера падал. Я конечно не измерял его, но простейший эксперимент с картонным цилиндром, позволившим приподнять вентилятор на 5 см. над радиатором, доказал это. Температура процессора в состоянии покоя упала на 2 градуса. Так родилась идея, оставалось только воплотить её в жизнь, а именно приподнять вентилятор над процессором с помощью переходника.

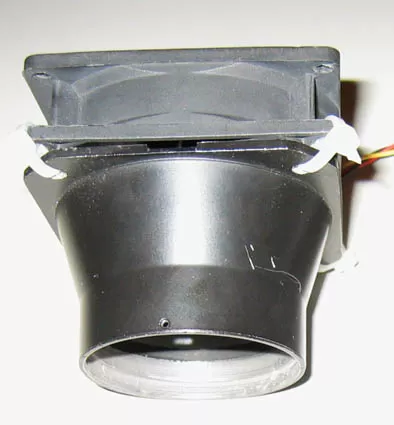

С одной стороны бленда была снабжена резьбой для крепления к объективу. Примерно посередине находилась квадратной формы площадка со скошенными уголками. После удаления выступающей части бленды, в площадке были просверлены 4 отверстия под 70мм. вентилятор TITAN, идеально подходивший по диаметру крыльчатки и габаритам. Размеры площадки и диаметр верхней части конуса позволяли установить и 80мм. вентилятор, однако ложкой дёгтя оказались эти самые скошенные уголки, из–за которых крепить его было не к чему. Впрочем, впоследствии проблема легко решилась с помощью 4 мягких пластиковых стяжек.

Для крепления бленды-переходника на радиаторе, от объектива была отрезана часть с резьбой, с помощью напильника превращённая в подобие накидной гайки.

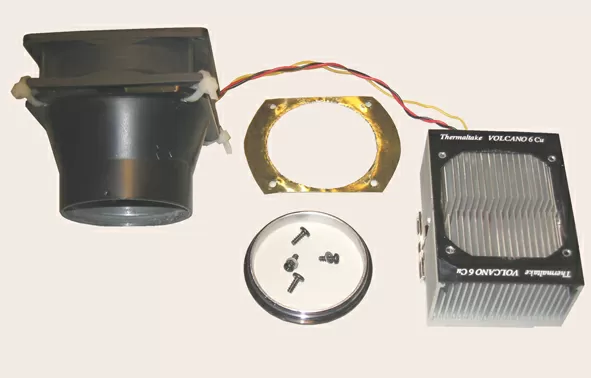

Чтобы состыковать пластину, к которой раньше крепился вентилятор, и переходник, из тонкой жести была вырезана планшайба.

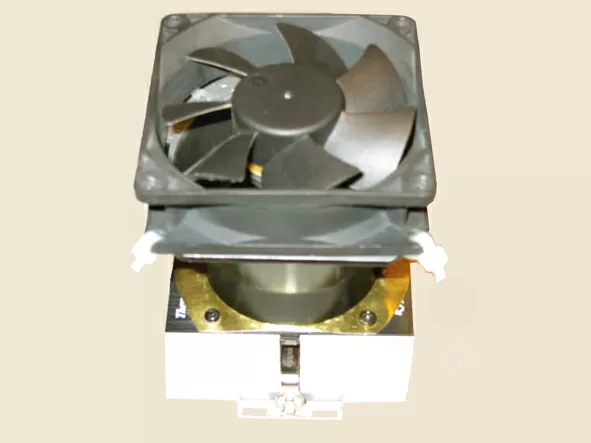

На крепежную пластину ставилась накидная гайка, сверху ложилась планшайба, через отверстия для крепления штатного вентилятора крепящаяся на пластине с помощью 4 саморезов. Сверху прикручивался переходник с вентилятором.

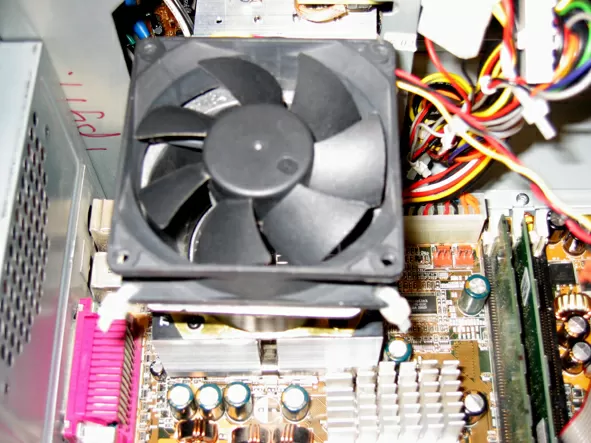

Для установки термодатчика в верхней части медного пятака, при помощи сверла и развёртки было проделано углубление. Крепёжная скоба после установки кулера надёжно прижала датчик, утопленный в небольшом количестве термопасты КПТ 8. На фотографии на переходник установлен обычный корпусный вентилятор.

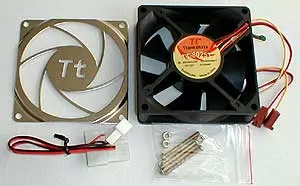

Утомлять читателя подробностями не буду, отмечу только, что шум кулера перестал выбиваться из общего фонового шума от компьютера. Температура процессора при максимуме нагрузки не превышала 52 o С со всеми испытанными вентиляторами. В ждущем режиме процессор не грелся выше 37 o С. Применение вентилятора Thermaltake себя не оправдало. При превышение отметки 3200 об./мин, что происходило в режиме максимальной загрузки процессора, вентилятор издавал всё тот же неприятный шум, в борьбе с которым я и заварил всю кашу. Поэтому я пожертвовав 3 градусами заменил его обычным корпусным вентилятором, постоянно работающим на 2500 об./мин. Возможно в будущем, в порядке эксперимента, я заменю и его на хорошо зарекомендовавший себя вентилятор с термоконтролем от кулера TITAN TTC-W5TB/TC2.

Согласно теоретическим выкладкам, обнаруженным в Интернете намного позже, для обеспечения высокой эффективности охлаждения должны соблюдаться два правила. Первое: высота свободного пространства над вентилятором должна быть не менее одного диаметра его крыльчатки. Второе: для устранения мёртвой зоны непосредственно под ротором расстояние между вентилятором и подошвой радиатора так же должно составлять не менее одного диаметра вентилятора. В момент переделки кулера я не мог руководствоваться этими постулатами, однако благодаря удачному стечению обстоятельств, модернизированный кулер во многом отвечает этим требованиям.

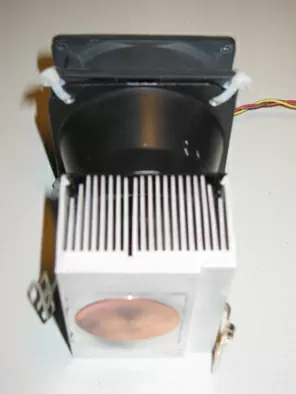

Высота кулера в сборе составила 114мм. Расстояние от нижнего края вентилятора до медного пятака увеличилось почти в 2.5 раза, составив 85мм, что позволяет спокойно установить 80мм. вентилятор. Ну а соблюдение первого правила целиком и полностью зависит от ширины используемого кейса и наличия в боковой стенке вентиляционного отверстия напротив кулера. В соответствии с рекомендациями Intel по сборке компьютеров на базе её современных процессоров, кейс должен обладать таким отверстием. В силу разных причин производители не всегда могут соблюдать эти правила (габариты корпуса и самого кулера, особенности конструкции кулеров и т.д.).

Одним из способов снижения температуры компьютерных комплектующих является установка дополнительных вентиляторов. С их помощью можно усилить движение воздуха и как следствие улучшить охлаждение.

В данной инструкции мы расскажем, как правильно подобрать и установить вентиляторы (кулеры) в корпус компьютера.

Выбор мест для установки вентиляторов

Если вы задумались об установке дополнительных вентиляторов в корпус компьютера, то для начала вам нужно определиться с местами, куда вы будете их устанавливать. Чтобы выбрать правильные места необходимо понимать, как двигаются потоки воздуха внутри компьютера. Дело в том, что нагретый воздух под влиянием конвекции сам поднимается к верхней части корпуса. Этот эффект можно использовать для улучшения охлаждения. Если кулеры не будут противостоять естественной конвекции, а наоборот усиливать ее поток, то охлаждение будет более эффективным.

Существует стандартная схема установки кулеров, которая принимает во внимание естественное движение воздуха:

кулеры на вдув размещаются на передней, нижней и боковой стенке корпуса;
кулеры на выдув на верхней и задней стенке корпуса;

При такой схеме установки вентиляторов не нарушается естественный поток воздуха, а вентиляторы не разгоняют горячий воздух по корпусу, а выдувают его наружу. Более наглядно это показано на картинке внизу.

Не стоит недооценивать данную схему размещения вентиляторов. Она используется уже очень давно и многократно проверена. Если вы решите от нее отойти и устанавливать охлаждение по-своему, то не исключено, что вы не только не снизите температуры, но наоборот повысите их. Например, если в верхней части корпуса разместить вентиляторы не на выдув воздуха, а на вдув, то это немного снизит температуру процессора, но заметно повысит температуру видеокарты, жестких дисков и чипсета.

Используя эту схему, определите, где в вашем корпусе недостаточно вентиляторов и где вы можете их установить. Например, если в корпусе установлен только один вентилятор на выдув, то вы можете добавить несколько на вдув. Для организации хорошего охлаждения обычно достаточно 2-3 вентилятора.

Измерение посадочных мест под вентиляторы

После того как вы определились с размерами вентиляторов, нужно выбрать их правильный размер. Дело в том, что размер кулера влияет на его производительность и уровень шума, который он производит. Чем больше кулер, тем больше воздуха он может через себя пропустить за единицу времени и тем тише он работает. Поэтому не стоит экономить и всегда нужно устанавливать самые большие кулеры из тех, что помещаются в корпус вашего компьютера.

Важно понимать, что разные корпуса рассчитаны на использование кулеров разных размеров. Более того, разные места для установки могут быть рассчитаны на разный размер. Например, на передней стороне корпуса могут быть посадочные места размером 140?140 мм, а на задней стороне корпуса 120?120 мм или наоборот. Поэтому перед покупкой нужно изменить посадочные места и определить размер кулеров, которые вам необходимы.

Самый простой и надежный способ измерения посадочных мест для кулеров — это измерение между центрами крепежных отверстий. Замерив эти расстояния, вы сможете определить размер кулера опираясь на значения приведенные ниже.

Расстояние между крепежными отверстиями и размер кулера:

32 мм — 40?40 мм
50 мм — 60?60 мм
71.5 мм — 80?80 мм
82.5 мм — 92?92 мм
105 мм — 120?120 мм
125 мм — 140?140 мм
154 / 170 мм — 200?200 мм

Определение способа подключения кулеров

Также не следует забывать о том, что кулеры имеют разные разъемы для подключения и могут подключаться либо к материнской плате компьютера либо напрямую к блоку питания.

На данный момент используется три основных варианта подключения, это:

Разъемы 3-pin и 4-pin предназначены для подключения к материнской плате, а разъем MOLEX подключается к блоку питания.

От способа подключения зависит, сможете ли вы управлять скоростью вращения вентиляторов программным способом (без использования реобаса). Нормальное управление есть только на кулерах с разъемов 4-pin. В этом случае можно установить определенные обороты в зависимости от температуры процессора. Некоторые материнские платы позволяют управлять и при подключении через 3 pin. Ну а подключение с помощью MOLEX вообще исключает управление оборотами, так как питание поступает напрямую от БП.

Поэтому желательно изучить инструкцию к материнской плате, для того чтобы определить количество разъемов под вентиляторы, количество контактов (3 или 4-pin), а также возможность управления через 3-pin подключение. Если все разъемы на материнской плате уже заняты, то дополнительные кулеры можно подключить с помощью разветвителя.

Установка вентиляторов в корпус компьютера

Непосредственно сама установка кулера в корпус компьютера не представляет ничего сложного. Нужно выключить компьютер, полностью отключить питание и снять боковую крышку.

Кулер устанавливается с внутренней стороны корпуса, после чего закрепляется 4 винтами с внешней стороны. Главное, не перепутать сторону, с которой кулер выдувает воздух. Для этого на его корпусе обычно есть стрелка, которая указывает направление воздуха.

После установки кулера в корпус компьютера его необходимо подключить к материнской плате (в случае разъемов 3 и 4-pin) или к блоку питания компьютера (в случае MOLEX). На разъемах 3 и 4-pin есть специальные выступы, которые не позволят подключить их неправильно.

На этом установка вентиляторов в корпус компьютера завершена, можно собирать корпус и проверять.

Если вы впервые столкнулись с вопросом как установить кулер на процессор – не переживайте, всё очень просто, главное не прилагать излишнего физического давления.

Как правильно установить кулер для процессора Intel с клипсами:

Переведите все ножки в положение фиксации (против стрелки)
Поднесите кулер к процессору, совместите отверстия на плате с ножками кулера
Аккуратно прижмите кулер к процессору
Зафиксируйте ножки кулера нажав на каждую до щелчка (фиксировать лучше крестом, как показано на картинке ниже)
Подключите кабель питания

Если вас интересует как установить кулер на процессор, но клипс на нём нет – у вас кулер с защелкой либо с винтами. Для кулеров с защелкой всё проще, прислоните кулер к процессору, зацепите крепления кулера к установочной площадке и зафиксируйте с помощью ручки. Кулеры с винтами просто прикручиваются, крутите понемногу избегая перекосов кулера.

Есть вопросы? Пишите в комментарии!

Как подключить кулер

Чтобы запустить систему охлаждения нужно знать не только как установить, но и как подключить кулер к компьютеру.

В зависимости от разъема питания вашего кулера нужно выбрать соответствующее подключение, как показано на рисунке. Далее следуйте своей инструкции.

Как подключить кулер к материнской плате:

Подключите кулер в соответствующий разъем (к 4Pin можно подключить 3Pin кулер, при этом не будет работать регулировка оборотов)

Как подключить кулер к блоку питания:

Найдите свободный 4Pin Molex разъем от блока питания
Аккуратно соедините его с разъемом вашего кулера (будьте осторожны, на некоторых моделях во время подключения можно выдавить один из коннекторов!)

Как видите подключение кулера дело очень простое, но если у вас остались вопросы – напишите их в комментарии и я обязательно отвечу.

Как снять кулер

Многие ситуации требуют от пользователя ПК знания как снять кулер с процессора, без этого не провести ни профилактику охлаждения, ни провести апгрейд ЦП.

Большинство процессоров от Intel комплектуются кулером на клипсах, снять его не сложно, просто действуйте по инструкции:

Отключите кабель питания кулера
Поверните 4 клипсы в указанном направлении
Потяните кулер на себя

Процессоры от AMD можно снять с платы просто открутив 4 крепежных винта. Данный способ подходит кулеров без защелки, для остальных нужно знать как снять кулер на защелках:

Для того, чтобы снять кулер с процессора, например, для чистки или апгрейда, вам не понадобится полная разборка компьютера и специальные инструменты, за исключением термопасты. CHIP расскажет, как все сделать самостоятельно за пару минут.

Фото: Андрей Киреев

Настольный компьютер нуждается в периодической профилактике, например, чистке от накопившейся пыли или замене комплектующих, в том числе самого кулера или процессора. CHIP расскажет как снять кулер с процессора, почистить его и затем правильно установить на место.

Осмотр и предосторожности

Прежде, чем приступить непосредственно к разборке вашего ПК, стоит позаботиться о том, чтобы правильно потом все собрать и подсоединить. Т.к. операцию по демонтажу комплектующих из корпуса удобнее всего делать на столе, а не под ним, желательно отсоединить от него все подключенное оборудование. Запомните, какие устройства подключены к каким портам, а лучше сфотографируете тыльную часть вашего системного блока, чтобы можно было потом все подключить в обратной последовательности. Особенно это может быть важно для USB-портов, в которые обычно подключены принтеры, сканеры и мышь с клавиатурой. Если при последующей сборке вы подсоедините их к другим USB разъемам, то Windows определит их как новое устройство и начнет поиск для них драйверов, что не всегда может закончиться удачно с первого раза. Кроме того, многоканальные наушники и колонки, подключаемые к аудио разъемам 7.1 не всегда внятно обозначены, поэтому либо сфотографируйте текущее расположение штекеров, либо подпишите, какой из них к какому цвету подключен. После такой подготовки можно смело отключать питание и отсоединять от ПК штекеры.

Корпус ПК обычно металлический и через него хорошо уходит статический заряд, накопленный на вашей одежде и вашим телом в сухом воздухе квартиры. Постарайтесь не надевать шерстяную или синтетическую одежду и перед касанием в ПК каких-либо комплектующих постарайтесь снять заряд, коснувшись рукой чего-то металлического в квартире, например, водопроводного крана. Лучше всего надеть антистатический браслет, но обойдемся без него.
